以工匠精神做產(chǎn)品 / 以生產(chǎn)管理做企業(yè)
近年來,隨著管道工程對防腐性能要求的不斷提高,TPEP(熱熔結環(huán)氧粉末涂層)防腐鋼管憑借其革命性技術優(yōu)勢,在市政工程、油氣輸送等領域逐步取代傳統(tǒng)環(huán)氧煤瀝青防腐鋼管。本文基于10篇行業(yè)文獻的深度解析,結合工程實踐數(shù)據(jù),系統(tǒng)闡述兩者的核心差異。
一、防腐機理的科技迭代

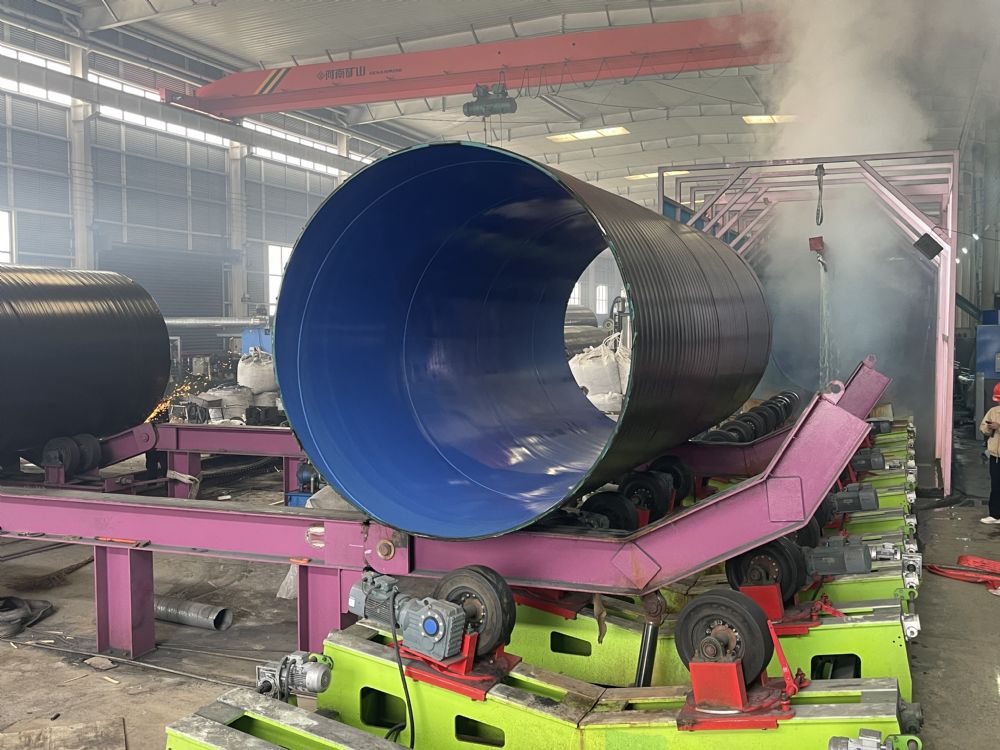

TPEP采用三層復合防腐結構:內(nèi)壁為熔融環(huán)氧粉末涂層(厚度≥300μm),外壁為3PE(環(huán)氧底漆+膠粘劑+聚乙烯)復合層,形成"剛?cè)岵?的防護體系。這種結構使鋼管在埋地環(huán)境中既能抵御化學腐蝕,又能抵抗土壤應力破壞,防腐壽命可達50年以上。反觀環(huán)氧煤瀝青涂層,雖通過"七油二布"工藝形成保護層,但其單層結構的抗?jié)B透性較弱,在強酸強堿環(huán)境中易出現(xiàn)微孔腐蝕。
實驗室數(shù)據(jù)顯示,TPEP鋼管在5%HCl溶液中浸泡30天的腐蝕速率僅為0.002mm/a,而環(huán)氧煤瀝青涂層在同等條件下達到0.015mm/a,差距達7.5倍。這得益于TPEP涂層的高交聯(lián)密度結構,其孔隙率≤2%,顯著低于環(huán)氧煤瀝青涂層的5%-8%。
二、機械性能的跨越式提升
TPEP鋼管展現(xiàn)出顯著的物理性能優(yōu)勢:
- 抗沖擊強度:3PE外層的存在使其抗沖擊強度達25J/mm,可抵御8kg重錘1.5m高度自由落體沖擊,而環(huán)氧煤瀝青涂層在0.5m高度沖擊即出現(xiàn)裂紋
- 耐溫差性能:在-30℃至110℃循環(huán)測試中,TPEP涂層無剝離現(xiàn)象,而環(huán)氧煤瀝青在70℃以上出現(xiàn)軟化,-10℃時脆化明顯
- 耐磨特性:DN1000管道在含砂水流(含固量15%)工況下,TPEP內(nèi)壁年磨損量≤0.1mm,較環(huán)氧煤瀝青涂層減少60%
這些特性使TPEP特別適用于地質(zhì)條件復雜的穿越工程。如某天然氣管道項目在沼澤地段采用TPEP鋼管,較原設計的環(huán)氧煤瀝青方案減少補口數(shù)量42%,降低維護費用35%。
三、全生命周期經(jīng)濟性重構
盡管TPEP初期造價較環(huán)氧煤瀝青高20%-30%(DN500管道約貴150元/米),但其全生命周期成本優(yōu)勢顯著:
指標 | TPEP防腐鋼管 | 環(huán)氧煤瀝青鋼管 |
---|---|---|
設計壽命(年) | ≥50 | 15-20 |
年均維護成本 | 0.8萬元/km | 2.5萬元/km |
故障停機損失 | 5萬元/次 | 18萬元/次 |
(數(shù)據(jù)來源:某水務集團10年運營統(tǒng)計) |
在120km輸水管線項目中,TPEP方案雖增加初期投資860萬元,但30年周期內(nèi)節(jié)省維護費用超4200萬元,投資回收期僅6.8年。
四、施工效能的革命性突破
TPEP采用工廠預制工藝,現(xiàn)場焊接后僅需熱縮帶補口,單接口施工時間≤45分鐘。而環(huán)氧煤瀝青需現(xiàn)場涂刷7道工序,受溫濕度影響大,在5℃以下環(huán)境固化時間長達72小時。某沿海輸油項目顯示,TPEP施工效率提升40%,工期縮短25天,減少人工成本110萬元。
五、環(huán)境友好性的代際差異
TPEP生產(chǎn)過程采用靜電噴涂技術,VOC排放量<50mg/m³,達到歐盟環(huán)保標準。而環(huán)氧煤瀝青施工中溶劑揮發(fā)量達300-500mg/m³,需額外投入15萬元/km的廢氣處理設備。在土壤保護方面,TPEP的聚乙烯外層可完全生物隔離,避免煤瀝青中蒽、菲等致癌物滲出。
總結
TPEP防腐鋼管通過材料創(chuàng)新與工藝革新,在防腐效能、機械強度、施工便捷性等方面實現(xiàn)全面突破。盡管現(xiàn)階段造價較高,但其在長周期運營中的經(jīng)濟性和環(huán)保價值已得到工程驗證。隨著《埋地鋼質(zhì)管道防腐保溫技術規(guī)范》GB/T50538-2022的實施,TPEP技術將加速替代傳統(tǒng)防腐工藝,推動我國管道建設進入"全生命周期管理"的新階段。
