一、礦用涂塑鋼管標準體系：多層次安全防線

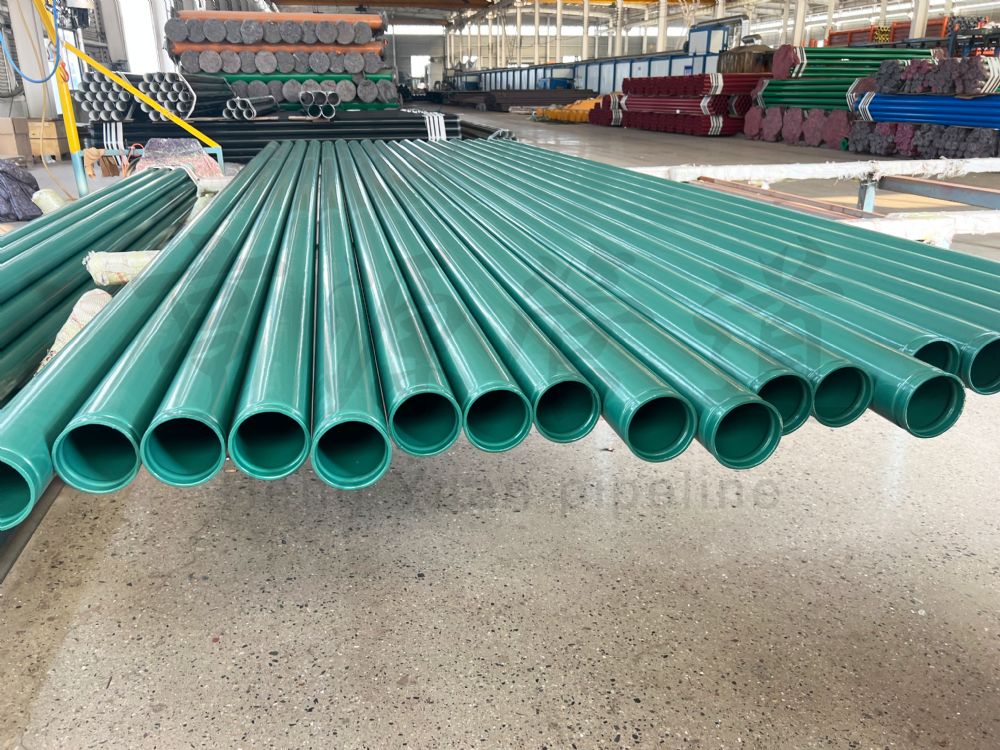

礦用涂塑鋼管作為煤礦井下輸送系統(tǒng)的核心材料，其標準體系涵蓋國家標準、行業(yè)標準及企業(yè)標準，構成“三位一體”的規(guī)范框架（圖1）：

1. 國家標準：
   • GB/T 28897-2021：規(guī)定涂塑材料（如環(huán)氧樹脂、聚乙烯粉末）的性能指標及鋼塑管生產工藝要求，確�；�管與涂層的兼容性。
   • GB/T 17219-2001：針對飲用水輸送場景，明確內涂層衛(wèi)生性能，防止有毒物質析出。
2. 行業(yè)標準：
   • MT/T 1080-2006與MT/T 1106-2011：專門針對煤礦環(huán)境，要求涂層具備抗靜電（表面電阻≤10⁶Ω）、阻燃（氧指數≥28%）及耐腐蝕（鹽霧試驗≥1000小時）特性。
   • CJ/T 120-2008：規(guī)范給水涂塑復合鋼管的技術參數，強調涂層附著力（≥1.0MPa）與機械強度（抗拉強度≥400MPa）。
3. 企業(yè)標準：如東宏股份、安潤等企業(yè)基于礦井特殊需求，制定高于國標的內控標準，如雙密封焊接工藝、耐硫化物氣體涂層配方等。

行業(yè)痛點：部分企業(yè)為降低成本，采用劣質粉末或簡化工藝（如手動噴涂），導致涂層均勻性不足，埋下安全隱患。

二、核心性能指標：從實驗室到井下場景的嚴苛考驗

1. 抗靜電與阻燃性：
   • 涂層需通過GB/T 23257規(guī)定的靜電消散測試，表面電阻值需穩(wěn)定在10⁶Ω以下，防止瓦斯爆炸。
   • 阻燃性能通過垂直燃燒試驗驗證，要求自熄時間≤30秒，燃燒長度≤250mm。
2. 耐腐蝕性：
   • 井下含硫氣體與酸性水質環(huán)境下，涂層需耐受30%硫酸、5%氫氧化鈉浸泡168小時無起泡、剝離。
   • 外覆塑層需通過SY/T 0315-97規(guī)定的紫外線老化試驗，確保露天段管道的耐候性。
3. 機械強度與結構穩(wěn)定性：
   • 基管選用Q235B以上鋼材，承壓能力≥2.5MPa，抗拉強度≥400MPa，以應對礦井地質變形。
   • 壓扁試驗（管徑＞50mm）與彎曲試驗（管徑≤50mm）后，涂層無裂紋且鋼塑結合無離層。

技術突破：領先企業(yè)采用“鋼管預處理-靜電噴涂-紅外固化”全流程自動化工藝，涂層厚度誤差可控制在±0.1mm，顯著提升可靠性。

三、生產工藝與質量控制：從原料到成品的全鏈條管理

1. 基管預處理：
   • 噴砂除銹需達到GB/T 8923規(guī)定的Sa2.5級清潔度，粗糙度40-60μm以增強附著力。
2. 涂覆工藝：
   • 粉末粒徑嚴格控制在120-140目，采用靜電吸附技術實現(xiàn)均勻覆蓋，避免流掛、橘皮現(xiàn)象。
   • 固化溫度分段控制：預熱（180-200℃）→噴涂（220-240℃）→固化（180-200℃），確保樹脂完全交聯(lián)。
3. 管端防護：
   • 法蘭連接處加裝橡膠保護圈，焊接區(qū)預留200mm無涂層段，避免安裝損傷。

典型案例：湖南省地方標準DB43/T 2635—2023要求大口徑管運輸時使用尼龍吊帶與鞍形支座，降低涂層劃傷風險。

四、檢測驗收：第三方背書與現(xiàn)場驗證的雙重保障

1. 工廠檢測：
   • 涂層厚度采用磁性測厚儀全數檢測，每批次抽檢3%進行壓扁/彎曲試驗。
   • 附著力測試：劃格法（1mm間距）剝離面積≤5%為合格。
2. 第三方驗證：
   • 需提供國家消防產品質量監(jiān)督檢驗中心（CCCF）或煤礦安全標志認證（MA）的檢測報告。
3. 現(xiàn)場驗收：
   • 使用內窺鏡檢查管道內壁，確保無氣泡、裂紋；法蘭密封面平整度偏差≤0.3mm。

行業(yè)建議：采購方應組建跨部門評審組，實地考察生產線的自動化水平與質檢實驗室設備完備性。

五、行業(yè)挑戰(zhàn)與未來展望

1. 現(xiàn)存問題：
   • 低價競爭導致部分企業(yè)簡化工藝，如省略噴砂環(huán)節(jié)或使用回收塑料。
   • 檢測機構地域分布不均，偏遠礦區(qū)抽檢覆蓋率不足。
2. 發(fā)展方向：
   • 材料創(chuàng)新：研發(fā)石墨烯改性涂層，兼顧導電性與耐磨性，延長使用壽命。
   • 智能監(jiān)控：植入物聯(lián)網傳感器，實時監(jiān)測管道應力與涂層完整性。

結語：礦用涂塑鋼管的質量直接關乎礦工生命與生產安全。唯有嚴格執(zhí)行標準、推動技術升級、強化監(jiān)管閉環(huán)，方能筑牢井下“生命線”。
